Las válvulas industriales son componentes esenciales dentro de los sistemas de proceso, ya que permiten controlar, regular y aislar el flujo de fluidos en condiciones operativas muy diversas. En industrias donde se manipulan productos corrosivos, fluidos de alta pureza o sustancias peligrosas, la selección adecuada de la válvula resulta crítica para garantizar la seguridad, la confiabilidad y la continuidad operativa de la planta.
Factores como la resistencia química, la estanqueidad, la capacidad de automatización y el comportamiento frente a presión y temperatura deben considerarse cuidadosamente al definir la tecnología más adecuada para cada aplicación.
En procesos químicos, farmacéuticos y petroquímicos, las válvulas no solo cumplen funciones de apertura y cierre, sino que también desempeñan un papel clave en la regulación de caudal, el control de presión, la protección de equipos y la automatización de las instalaciones.
Tecnologías como las válvulas revestidas en PTFE/PFA/PTFE, las válvulas para sistemas de acero vidriado o vidrio y las soluciones diseñadas para aplicaciones de alta pureza permiten operar de manera segura incluso en entornos de elevada agresividad química. En este contexto, contar con válvulas industriales de alto desempeño es fundamental para optimizar la eficiencia del proceso, reducir riesgos operativos y prolongar la vida útil de los equipos.
Desde Techline, ofrecemos distintos tipos de válvulas para sistemas para procesos corrosivos, tanto de Richter como de De Dietrich.
En este artículo, encontrarás las características relevantes de cada tipo de válvulas, cuáles son las válvulas ofrecidas por cada fabricante y las industrias y aplicaciones donde son fundamentales.
Usos de las válvulas industriales
Dentro de las plantas industriales, las válvulas cumplen un papel central en la operación y automatización de redes de tuberías y equipos de proceso. Su implementación permite controlar el flujo de fluidos, aislar sectores de la instalación y garantizar un funcionamiento estable en distintas condiciones operativas. Además, la incorporación de accionamientos neumáticos o eléctricos facilita la integración de las válvulas en sistemas automatizados, mejorando la eficiencia y el monitoreo de la planta.
Función de control de flujo, presión y seguridad
Las válvulas industriales cumplen un rol fundamental en el control y la protección de los procesos productivos. Su función principal es regular, permitir o interrumpir el paso de fluidos dentro de una instalación, garantizando condiciones seguras de operación y un funcionamiento eficiente del sistema. Dependiendo de su diseño, pueden utilizarse para tareas de apertura y cierre, regulación de caudal, control de presión o prevención del retorno de fluidos.
En aplicaciones químicas e industriales, donde se manipulan fluidos corrosivos, gases, vapores o productos de alta pureza, las válvulas deben ofrecer un elevado nivel de estanqueidad y resistencia química. Tecnologías como los revestimientos en PFA o PTFE permiten trabajar con medios altamente agresivos, mientras que los sistemas de sellado hermético ayudan a minimizar fugas y proteger tanto al proceso como al entorno operativo.
Además, muchas válvulas modernas incorporan diseños orientados a la seguridad operacional, incluyendo sellos libres de mantenimiento, sistemas antiemisión y configuraciones aptas para altas exigencias térmicas y de presión. Estas características resultan especialmente importantes en instalaciones donde la continuidad operativa, la protección ambiental y el cumplimiento normativo son factores críticos.
Importancia en procesos químicos, farmacéuticos e industriales
En industrias como la química, farmacéutica y petroquímica, las válvulas son componentes esenciales para garantizar procesos seguros, precisos y confiables. Estos sectores suelen trabajar con fluidos corrosivos, productos sensibles o sustancias de alta peligrosidad, por lo que la selección adecuada de la válvula impacta directamente en la eficiencia, la seguridad y la vida útil de la instalación.
Las válvulas revestidas con fluoropolímeros, como PFA (Perfluoroalcoxialcano) o PTFE (Politetrafluoroetileno), ofrecen una elevada resistencia química frente a medios agresivos y representan una alternativa eficiente frente a válvulas fabricadas en aleaciones especiales o metales exóticos. Este tipo de soluciones es ampliamente utilizado en líneas de proceso químico, sistemas de transferencia y aplicaciones donde la contaminación del producto debe mantenerse al mínimo.
Por otro lado, en aplicaciones farmacéuticas y de alta pureza, el diseño higiénico y la facilidad de limpieza son factores clave. Soluciones como válvulas de acero vidriado o vidrio o sistemas desarrollados para evitar zonas muertas contribuyen a mejorar la limpieza del sistema y reducir riesgos de contaminación cruzada.
La incorporación de válvulas de alto desempeño también permite optimizar el control de procesos, reducir tiempos de mantenimiento y mejorar la confiabilidad general de la planta, especialmente en operaciones continuas o críticas.
Principales tipos de válvulas
En este apartado se describen, de manera concisa, distintos tipos de válvulas, teniendo en cuenta sus características y funciones dentro de los sistemas para procesos corrosivos.
Válvulas esféricas
Las válvulas esféricas son una de las soluciones más utilizadas en aplicaciones industriales para apertura y cierre rápido del flujo. Su funcionamiento se basa en una esfera perforada que gira sobre su eje, permitiendo o bloqueando el paso del fluido con una operación simple y eficiente. Gracias a su diseño compacto y de bajo torque, este tipo de válvula ofrece una excelente capacidad de caudal y una elevada confiabilidad operativa.
Otra ventaja importante es su compatibilidad con accionamientos manuales, neumáticos o eléctricos, lo que facilita su integración en sistemas automatizados y procesos industriales continuos.
Válvulas de mariposa
Las válvulas de mariposa se destacan por ser una solución liviana, compacta y de rápida operación para la regulación y bloqueo de fluidos, incluso para cañerías de grandes diámetros. Su mecanismo consiste en un disco central que gira dentro de la tubería para controlar el paso del fluido.
Este tipo de válvula es ampliamente utilizado en aplicaciones industriales donde se requiere una maniobra rápida y una baja pérdida de carga. Dependiendo del material constructivo y del revestimiento interno, pueden emplearse en procesos con líquidos corrosivos, fluidos industriales y servicios generales.
Las configuraciones modernas permiten incorporar accionamientos automáticos y sistemas de control que mejoran la eficiencia operativa y facilitan la integración con procesos automatizados.
Válvulas de globo
Las válvulas de globo están diseñadas para aplicaciones donde se necesita un control preciso del caudal y una regulación estable del proceso. A diferencia de las válvulas on/off, este tipo de solución permite modular el flujo de manera gradual, logrando un ajuste más exacto de presión y circulación.
Su diseño interno favorece la regulación fina del fluido, por lo que son ampliamente utilizadas en procesos químicos, líneas de vapor, sistemas térmicos y aplicaciones industriales donde el control operativo resulta crítico.
Válvulas de retención
Las válvulas de retención, también conocidas como válvulas check, están diseñadas para evitar el retorno del flujo dentro de una instalación. Su función es permitir el paso del fluido en un solo sentido, protegiendo equipos como bombas, reactores y tuberías frente a contraflujos que podrían generar daños o afectar la estabilidad del proceso.
En industrias químicas y farmacéuticas, este tipo de válvula resulta especialmente importante para mantener la seguridad operativa y evitar contaminaciones cruzadas. Las versiones revestidas en PTFE o PFA ofrecen una elevada resistencia química y son aptas para trabajar con líquidos agresivos, gases y vapores corrosivos.
Además de mejorar la protección del sistema, las válvulas check ayudan a optimizar la continuidad operativa y reducir riesgos asociados a golpes de ariete o inversiones de presión en la línea.
Válvulas de seguridad
Las válvulas de seguridad cumplen una función crítica dentro de los sistemas industriales al proteger equipos y líneas frente a sobrepresiones o condiciones operativas fuera de rango. Su objetivo es liberar presión automáticamente cuando el sistema supera los límites establecidos, evitando daños en reactores, recipientes, tuberías y otros componentes sensibles.
En procesos químicos y aplicaciones con sustancias peligrosas, la confiabilidad del sistema de sellado y la resistencia química de los materiales son factores fundamentales. Por este motivo, muchas válvulas industriales incorporan diseños herméticos, sellos reforzados y configuraciones aptas para medios corrosivos o de alta temperatura.
La correcta selección de este tipo de válvulas contribuye no solo a la protección de la instalación, sino también al cumplimiento de normativas ambientales y de seguridad industrial.
Válvulas de fondo/descarga de reactores
Las válvulas de fondo, también conocidas como válvulas de descarga de reactores o bottom drain valves, están diseñadas para instalarse en la parte inferior de recipientes, reactores y tanques de proceso. Su función es permitir la descarga eficiente del producto evitando acumulaciones, sedimentaciones o residuos dentro del equipo.
En aplicaciones químicas de alta exigencia, estas válvulas suelen fabricarse con revestimientos internos en PTFE, PFA o vidrio, o materiales anticorrosivos que proporcionan elevada resistencia química y hermeticidad. Los modelos utilizados en reactores de acero vidriado o vidrio o sistemas con fluidos agresivos permiten trabajar con líquidos corrosivos y productos de alta pureza manteniendo condiciones seguras de operación.
Una de las principales ventajas de las válvulas de descarga inferior es su capacidad para atravesar incrustaciones o sedimentaciones livianas dentro del reactor, mejorando la evacuación del fluido y facilitando las tareas de limpieza. Además, pueden incorporar accionamientos manuales, neumáticos o eléctricos para adaptarse a distintos niveles de automatización industrial.
Válvulas de tapón
Las válvulas de tapón son dispositivos de apertura y cierre utilizados para controlar el paso de fluidos mediante un obturador cónico o cilíndrico que gira dentro del cuerpo de la válvula. Su diseño simple y robusto permite realizar maniobras rápidas de aislamiento, siendo una solución ampliamente utilizada en procesos industriales y líneas de servicio químico.
En aplicaciones con fluidos corrosivos o medios agresivos, las válvulas de tapón pueden presentar cuerpos de vidrio con obturadores de PTFE u otros materiales resistentes químicamente para mejorar su desempeño y prolongar la vida útil del sistema.
SOLUCIONES TECHLINE: Válvulas Richter y De Dietrich
Válvulas Richter
Las válvulas Richter están desarrolladas para aplicaciones industriales de alta exigencia química, ofreciendo soluciones confiables para el manejo de fluidos corrosivos, peligrosos y de alta pureza. Su amplia gama incluye válvulas revestidas en PFA y PTFE para funciones de bloqueo, control, retención y descarga, diseñadas para maximizar la seguridad operacional, la resistencia química y la vida útil de los sistemas.
Gracias a sus configuraciones herméticas y opciones de automatización, las válvulas Richter son ampliamente utilizadas en industrias químicas, petroquímicas y procesos industriales donde la confiabilidad del proceso resulta crítica.

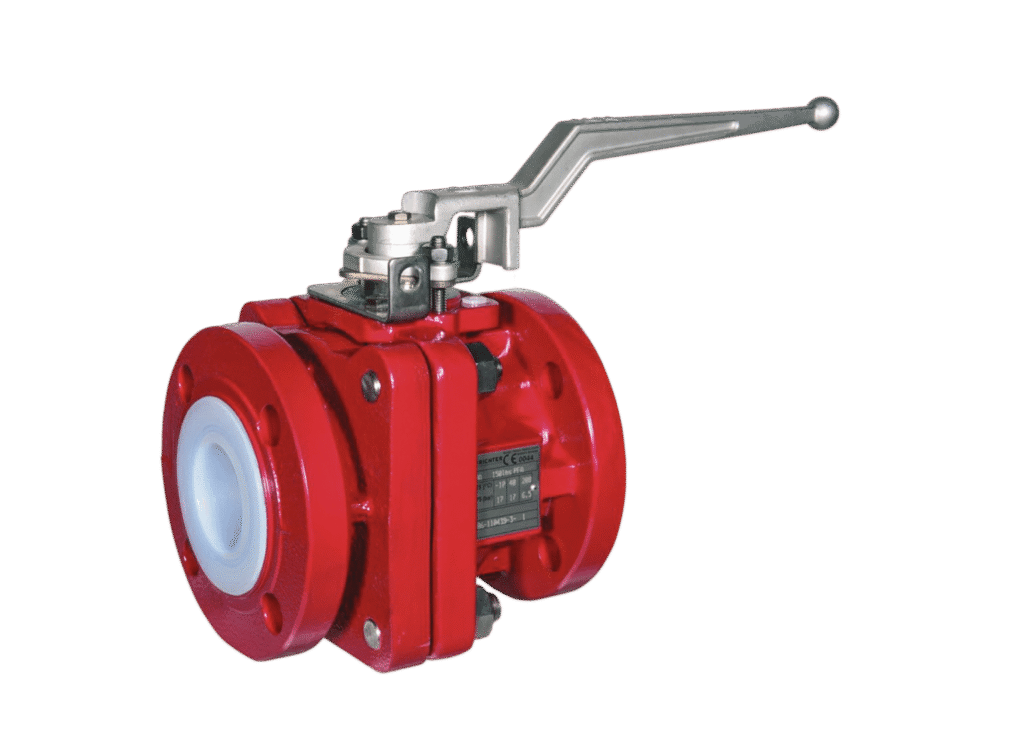

Válvulas esféricas revestidas
Las válvulas esféricas revestidas Richter (modelos KN/KNA; KNR/KNAR; KK; KA) están diseñadas para aplicaciones químicas y procesos con fluidos altamente corrosivos, combinando alta resistencia química con un excelente desempeño operativo. Sus revestimientos internos en PTFE o PFA permiten trabajar con sustancias agresivas manteniendo una operación segura, hermética y de bajo mantenimiento. La línea incluye soluciones de apertura y cierre rápido (on/off) con alto caudal y bajo torque de accionamiento.
Gracias a su diseño robusto y a la posibilidad de incorporar accionamientos neumáticos o eléctricos, estas válvulas son ampliamente utilizadas en plantas químicas, petroquímicas y procesos industriales donde la confiabilidad y la estanqueidad son factores críticos.

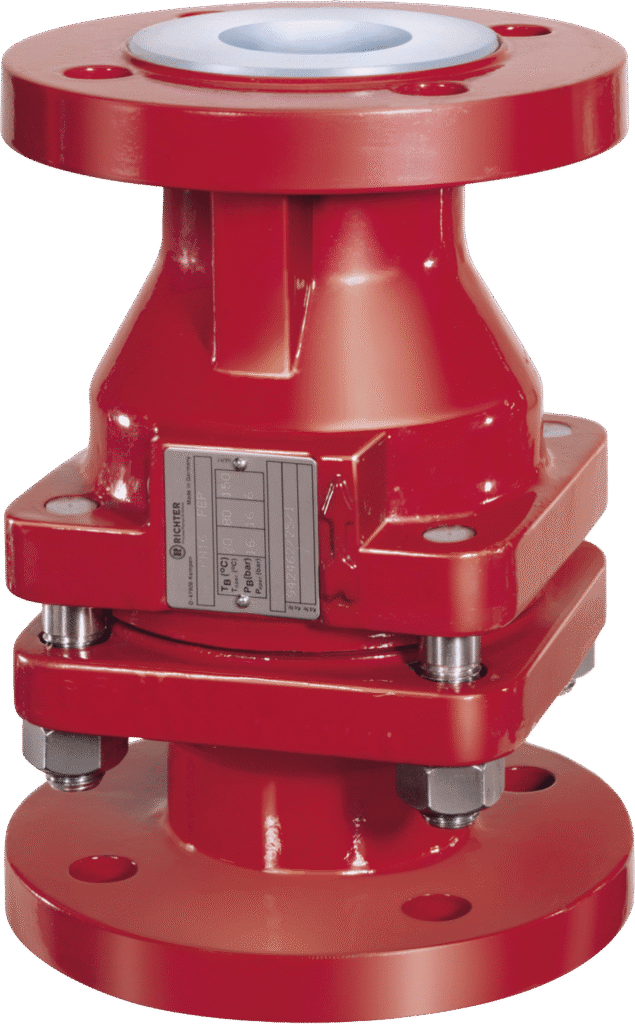

Válvulas de retención (check)
Las válvulas de retención Richter CV, BC, GR, RV, PRS, SR (con visor incorporado), están desarrolladas para evitar el retorno de flujo y proteger equipos sensibles dentro de instalaciones industriales. Su diseño permite el paso del fluido en un único sentido, ayudando a prevenir daños en bombas, líneas de proceso y reactores frente a inversiones de presión o contraflujos.
Las versiones revestidas con PTFE/PFA ofrecen una elevada resistencia química y son aptas para líquidos corrosivos, gases y vapores agresivos. Este tipo de válvulas se utiliza frecuentemente en aplicaciones químicas donde la seguridad operacional y la integridad del sistema resultan esenciales.

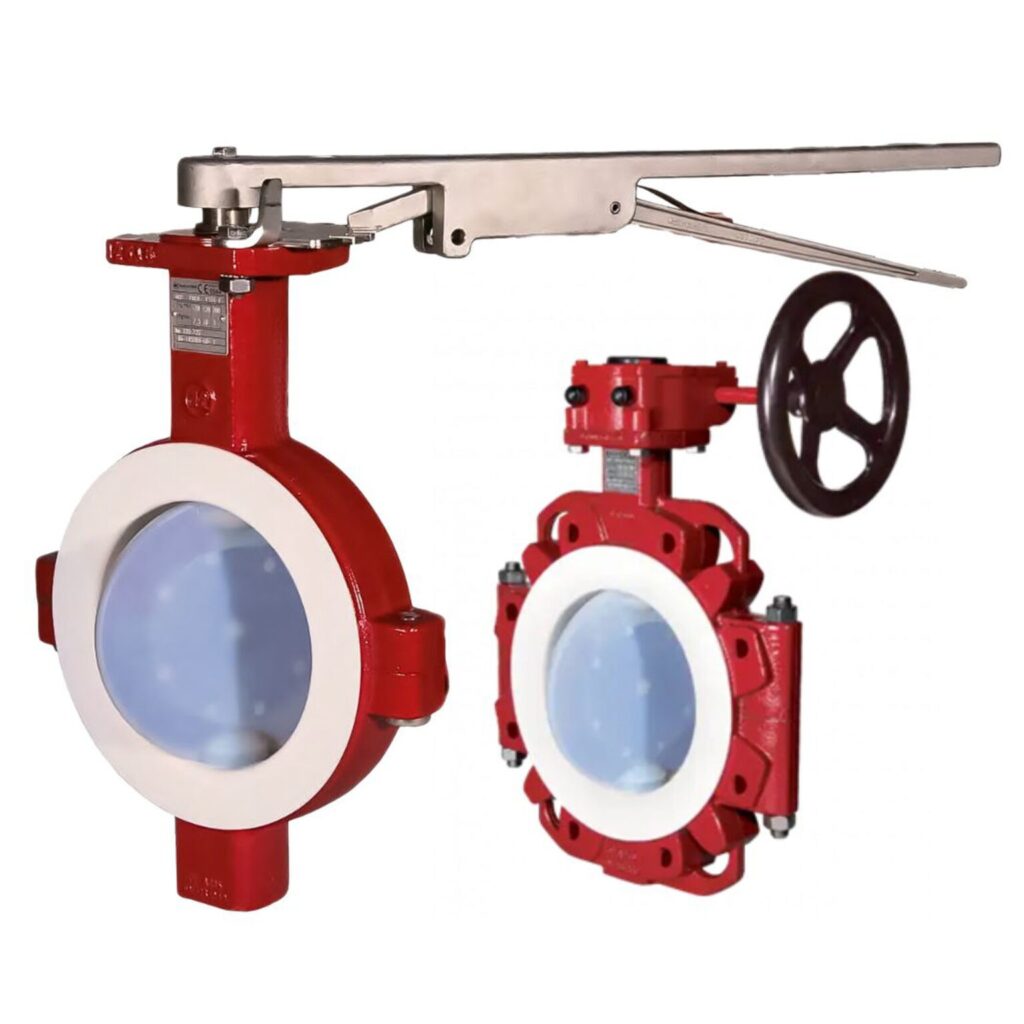

Válvulas mariposa
Las válvulas mariposa Richter proporcionan una solución compacta y eficiente para el control y aislamiento de fluidos en procesos industriales. Su diseño liviano y de rápida maniobra las convierte en una alternativa ideal para líneas de gran diámetro y aplicaciones que requieren baja pérdida de carga. Disponibles en diseño tipo sándwich o wafer (NKS) o tipo lug o bridadas (NKL).
Gracias a sus materiales anticorrosivos y revestimientos internos, pueden emplearse en servicios químicos exigentes y en procesos con medios agresivos. Además, admiten automatización mediante actuadores neumáticos o eléctricos, facilitando su integración en sistemas de control industrial.

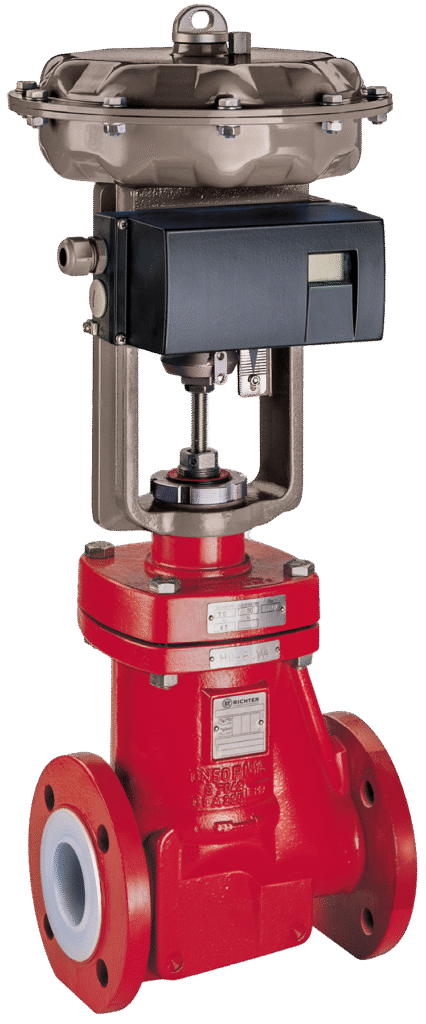

Válvulas de control de globo
Las válvulas de globo Richter (RSS) están orientadas a aplicaciones donde se requiere una regulación precisa del flujo y un control estable de presión y caudal. Su diseño interno permite realizar ajustes progresivos del fluido, optimizando la operación en procesos continuos y sistemas de alta exigencia.
Estas válvulas pueden fabricarse con materiales resistentes a la corrosión y configuraciones aptas para fluidos agresivos, ofreciendo una elevada confiabilidad operativa en industrias químicas y petroquímicas.

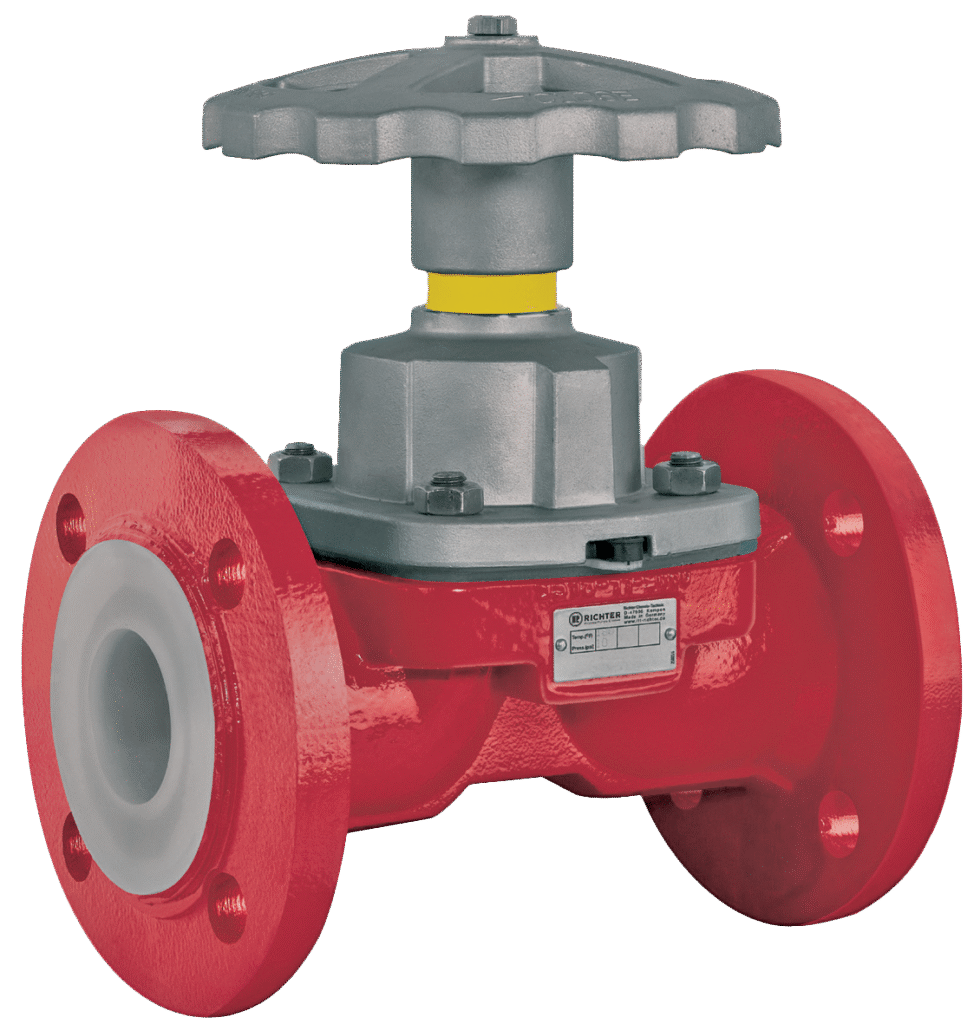

Válvulas de diafragma
Las válvulas de diafragma Richter (MV; MVM) están diseñadas para aplicaciones donde la estanqueidad, la resistencia química y la limpieza del proceso son fundamentales. El sistema de diafragma separa el mecanismo de accionamiento del fluido de proceso, reduciendo riesgos de contaminación y minimizando fugas.
Este tipo de válvula resulta especialmente adecuado para industrias químicas, farmacéuticas y aplicaciones con fluidos corrosivos o sensibles, donde se requieren altos estándares de seguridad y confiabilidad operacional.
Sus principales ventajas incluyen cierre suave y estanco, facilidad de mantenimiento mediante tapa de inspección de tope, excelente resistencia a ciclos térmicos y prolongada vida útil del diafragma, incluso bajo operación repetitiva.

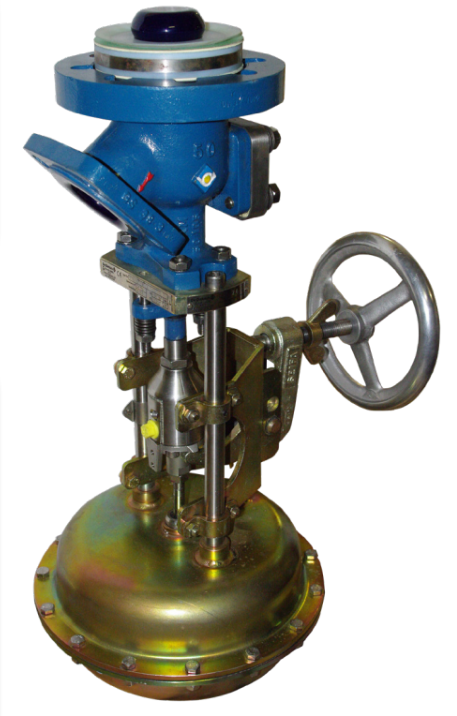

Válvulas de fondo
Las válvulas de fondo Richter BAV y BAVM están desarrolladas específicamente para la descarga inferior de reactores y recipientes de proceso. Su construcción revestida en PTFE proporciona una elevada resistencia química y una excelente hermeticidad, incluso en aplicaciones con líquidos altamente corrosivos o de alta pureza.
El diseño de apertura hacia el interior del recipiente permite atravesar sedimentaciones e incrustaciones livianas, mejorando la evacuación del producto y facilitando las tareas de limpieza. Además, estas válvulas pueden configurarse con accionamiento manual, neumático o eléctrico según los requerimientos del proceso.
Válvulas de seguridad
Las válvulas de seguridad Richter KSE están diseñadas para proteger recipientes, reactores y sistemas de proceso frente a sobrepresiones en aplicaciones químicas de alta exigencia. Su construcción revestida en PFA ofrece una elevada resistencia frente a medios corrosivos, gases, vapores y líquidos agresivos, permitiendo trabajar de forma segura incluso en procesos donde los materiales metálicos convencionales no ofrecen una vida útil adecuada.
La serie KSE incorpora un diseño completamente revestido, incluso en la zona de descarga, mejorando la confiabilidad operativa y la resistencia química del conjunto. Además, cuenta con sello mediante fuelle de PTFE y versiones especiales para medios altamente permeables, aplicaciones FDA y procesos con bajas diferencias de presión. Estas válvulas están certificadas para trabajar con líquidos, gases y vapores, y cumplen con normativas internacionales de seguridad y control de emisiones fugitivas.
Válvulas de toma de muestra
Las válvulas de toma de muestra Richter (PA/F) están diseñadas para permitir la extracción segura y controlada en línea de fluidos en procesos industriales y químicos. Su construcción hermética ayuda a minimizar riesgos de fuga y contaminación durante el muestreo, especialmente en aplicaciones con sustancias peligrosas o corrosivas.
Gracias a sus materiales resistentes químicamente y a sus configuraciones compatibles con procesos de alta exigencia, estas válvulas son utilizadas en laboratorios, plantas químicas y sistemas de producción donde la precisión y la seguridad del muestreo son fundamentales.
Válvulas De Dietrich (CleanValve / QVF)
Las soluciones de válvulas De Dietrich/QVF están orientadas a procesos químicos y farmacéuticos que requieren altos estándares de resistencia química, pureza y limpieza. La línea combina tecnologías para sistemas de vidrio borosilicato y equipos de acero vidriado, permitiendo trabajar con medios altamente agresivos y procesos sensibles donde la contaminación y la seguridad operativa son factores clave.
Su portfolio incluye válvulas de control, bloqueo y descarga especialmente diseñadas para integrarse en reactores, líneas de proceso y sistemas de alta pureza.
Válvulas para sistemas de vidrio borosilicato (QVF Supra Line)
Las válvulas QVF Supra Line para sistemas de vidrio borosilicato están diseñadas para aplicaciones químicas y farmacéuticas que requieren alta pureza, excelente resistencia química, fácil limpieza y visibilidad del proceso. Fabricadas para integrarse con líneas y equipos de vidrio borosilicato 3.3, estas válvulas ofrecen una solución confiable para el control y bloqueo de fluidos en procesos sensibles o altamente corrosivos.
La línea incluye válvulas de tapón, válvulas esféricas y válvulas de control, adaptadas tanto para funciones de cierre como de regulación de caudal. Gracias a la resistencia térmica y química del vidrio borosilicato 3.3, estos sistemas son ampliamente utilizados en laboratorios, plantas piloto, procesos farmacéuticos y producción química fina, donde la limpieza, la pureza del producto y la inspección visual del fluido resultan fundamentales.
Válvulas de fondo para recipientes de acero vidriado (CleanValve)
Las válvulas de fondo CleanValve de De Dietrich están desarrolladas para reactores y recipientes de acero vidriado utilizados en procesos químicos y farmacéuticos de alta exigencia. Su diseño combina la resistencia química del vidrio esmaltado con una configuración optimizada para mejorar la limpieza, la estanqueidad y la seguridad operacional.
Estas válvulas se encuentran disponibles en acero vidriado o metales exóticos y pueden incluir un sensor de temperatura para control del proceso.
Uno de los principales diferenciales de CleanValve es su diseño “flat seat”, que minimiza zonas muertas y reduce la acumulación de producto dentro del sistema. Esto favorece la limpieza del equipo y disminuye riesgos de contaminación cruzada en procesos sensibles. Además, las válvulas ofrecen alta resistencia a la corrosión, al desgaste y a choques térmicos, convirtiéndose en una solución ideal para aplicaciones con fluidos agresivos o de alta pureza.

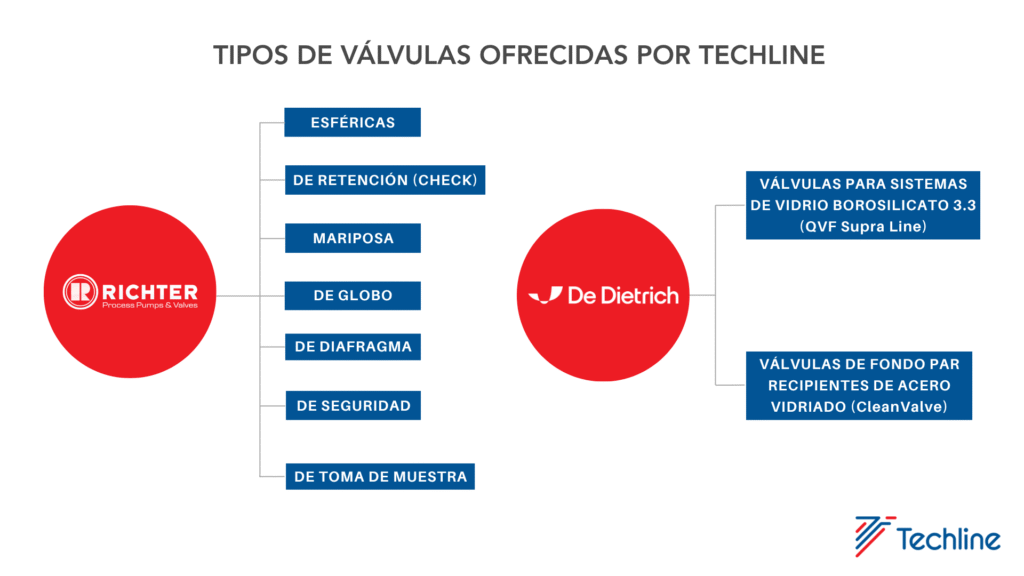

Imagen 1: Tipos de válvulas ofrecidas por Techline según fabricante.
Aplicaciones de las válvulas industriales
Dentro de las industrias en las que se utilizan este tipo de válvulas pueden enumerarse:
Industria química
La utilización de válvulas industriales permite controlar etapas críticas como transferencia de productos, dosificación, aislamiento de líneas y descarga de reactores, manteniendo condiciones seguras incluso bajo exigencias térmicas y químicas elevadas. La selección adecuada de materiales y configuraciones también resulta clave para reducir tiempos de parada y optimizar la vida útil de los equipos.
Industria farmacéutica
Los procesos farmacéuticos requieren componentes capaces de mantener altos estándares de limpieza, trazabilidad y confiabilidad operativa. En este contexto, las válvulas utilizadas deben facilitar operaciones de limpieza y minimizar puntos de acumulación de producto para evitar contaminaciones cruzadas. Además, la precisión en el control de fluidos y la compatibilidad con productos sensibles son factores fundamentales en líneas de producción, reactores y sistemas de transferencia.
Procesos con fluidos corrosivos
Las aplicaciones con fluidos corrosivos demandan válvulas capaces de soportar condiciones extremas sin comprometer la seguridad ni la integridad del sistema. En este tipo de procesos, la resistencia química de los materiales y la calidad del sellado resultan determinantes para evitar fugas, degradación prematura y fallas operativas. Por este motivo, muchas instalaciones industriales utilizan válvulas revestidas o fabricadas con materiales especialmente diseñados para medios agresivos y ambientes de alta exigencia.
Conclusiones
Las válvulas industriales cumplen una función estratégica dentro de los sistemas de proceso, ya que permiten controlar el flujo, proteger equipos críticos y garantizar condiciones seguras de operación en aplicaciones de alta exigencia. Como se desarrolló a lo largo del artículo, la correcta selección del tipo de válvula resulta fundamental para asegurar la eficiencia operativa, la estanqueidad del sistema y la compatibilidad con fluidos corrosivos o procesos sensibles.
Las soluciones de Richter y De Dietrich ofrecidas por Techline combinan resistencia química, confiabilidad mecánica y diseños orientados a la seguridad y la automatización industrial. Estas soluciones permiten trabajar de manera segura con medios altamente agresivos, minimizando riesgos de fuga, contaminación y desgaste prematuro de los equipos. Además, la incorporación de accionamientos automáticos y diseños optimizados para limpieza y mantenimiento contribuye a mejorar la continuidad operativa y reducir el costo asociado a reparaciones.
En industrias químicas, farmacéuticas y de procesos corrosivos, contar con válvulas de alto desempeño es un aspecto clave para garantizar la integridad del sistema y la estabilidad de la operación a largo plazo. El acompañamiento de un proveedor especializado como Techline permite seleccionar la tecnología más adecuada según las condiciones reales de servicio, asegurando soluciones confiables, seguras y alineadas con los requerimientos específicos de cada proceso industrial. Si necesitás asesoramiento técnico para elegir válvulas industriales para fluidos corrosivos, nuestro equipo está disponible para acompañarte en cada etapa del proyecto. Podés contactarnos a través de este link.
