Las bombas industriales diseñadas con materiales no metálicos representan una buena solución para procesos donde los metales exóticos o los termoplásticos no son idóneos. Dentro de esta categoría, las bombas de grafito se destacan por su capacidad para operar en condiciones de agresividad química extrema y altas temperaturas, asegurando la integridad del equipo en el tiempo.
Tecnología y funcionamiento de las bombas de grafito
El grafito utilizado en equipos de bombeo es un material procesado para ser impermeable mediante la impregnación con resinas fenólicas de alta calidad. Este proceso elimina la porosidad natural del material, evitando la difusión de fluidos y garantizando que las propiedades mecánicas y químicas permanezcan inalteradas ante el contacto con ácidos y solventes.
SOLUCIONES TECHLINE: Bombas de grafito SGL Carbon
Las bombas de SGL Carbon se fabrican en una amplia gama de materiales de carbono y grafito impregnados e impermeables. Estos equipos están diseñados para ofrecer resistencia a la corrosión y estabilidad térmica en operaciones con temperaturas de hasta 180°C o 200°C.
SGL Carbon ofrece bombas con sello mecánico simples o dobles (planes de sellos disponibles), o incluso bombas con arrastre magnético.
El sello mecánico está compuesto por dos caras de alta precisión (una fija y una giratoria) que se mantienen en contacto con una fina barrera de fluido entre ellas. Su principal función es garantizar la estanqueidad del sistema, incluso en condiciones de operación exigentes.
Entre sus principales ventajas se encuentran:
- Alta confiabilidad y larga vida útil, especialmente en servicio continuo.
- Menor mantenimiento y menores costos operativos frente a otras soluciones.
- Funcionamiento silencioso y estable, incluso a altas presiones o velocidades.
- Aplicable para fluidos agresivos, tóxicos o de alto valor, cumpliendo requisitos de seguridad y ambientales.
Por estas razones, las bombas con sello mecánico son ampliamente utilizadas en industrias como la química, petroquímica, farmacéutica, alimentaria y de procesos, donde el control de fugas y la confiabilidad operativa son críticos.
Características técnicas de las bombas de grafito
- Resistencia a la corrosión: La utilización de calidades de carbono y grafito impregnadas con resinas fenólicas garantiza la compatibilidad química en procesos críticos.
- Vida útil prolongada: La robustez de la construcción y la capacidad del grafito para soportar variaciones de temperatura o vacío permiten una operación extendida.
- Reparabilidad: Las piezas de grafito permiten reparaciones y toleran múltiples reacondicionamientos, optimizando el ciclo de vida del equipo.
- Eficiencia constante: La estabilidad dimensional del carbono a temperaturas elevadas facilita el mantenimiento de holguras internas reducidas para un mejor rendimiento.
- Durabilidad: Debido a la ausencia de difusión en el material impregnado, las propiedades del equipo no se degradan con el tiempo, existiendo unidades operativas durante décadas.
Dentro de las principales aplicaciones de estas bombas se encuentran: procesos de la industria de químicos básicos y finos, hidrometalurgia, minería, fertilizantes, industria alimentaria, papel, resinas y plásticos. Son aptas para el manejo de ácido clorhídrico, sulfúrico, fluorhídrico, fosfórico, sulfónico, baños de decapado y orgánicos clorados.
Bombas centrífugas SGL Carbon
Las bombas construidas en grafito impregnado DIABON® están diseñadas para servir fluidos altamente corrosivos.
Las bombas centrífugas de grafito de SGL Carbon, con sello mecánico o arrastre magnético, tiene una capacidad de 2 a 3000 m3/h y altura desarrollada de 3 a 180 mca.

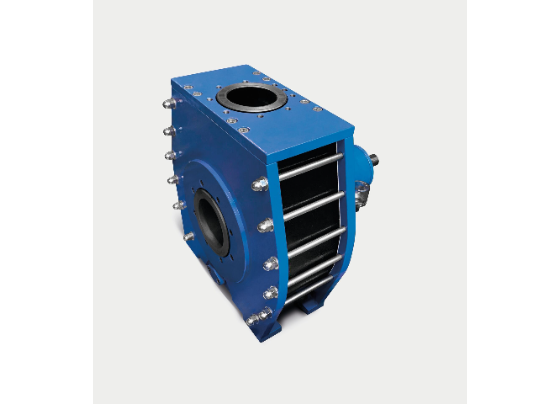

Bombas axiales de grafito SGL Carbon
Las bombas de flujo axial de SGL Carbon están diseñadas para ofrecer los caudales más altos requeridos en procesos químicos y tratamiento de aguas residuales. Se fabrican a partir de bloques macizos de grafito impermeable, lo que permite un diseño estable y personalizable.
Características operativas de las bombas axiales de grafito:
- Alta confiabilidad en circuitos críticos: Instaladas principalmente en sistemas de evaporación, cristalización o destilación.
- Rendimiento en altos caudales: Ofrecen capacidades de movimiento de fluido superiores a las de las bombas centrífugas.
- Estabilidad dimensional: El grafito mantiene su forma y propiedades incluso en condiciones de alta temperatura, facilitando el mantenimiento y la vida útil.
- Curvas operativas: Presentan puntos operativos más planos, aunque requieren un control estricto para no superar los límites de sobretemperatura o presión.
Entre sus principales aplicaciones, son ideales para la circulación de fluidos corrosivos en circuitos con pérdidas de carga reducidas. Su uso es común en el bombeo de ácido fluorhídrico, efluentes industriales y aguas residuales.
Las bombas axiales de grafito, para grandes caudales, tiene una capacidad de 120 a 5500 m3/h y altura desarrollada de hasta 10 mca.
Conclusiones
Las bombas de grafito constituyen una solución de ingeniería altamente especializada para procesos industriales donde la corrosión severa, las altas temperaturas y la estabilidad operativa representan un desafío crítico. Gracias a las propiedades del grafito impregnado (impermeabilidad, resistencia química y estabilidad dimensional), estos equipos permiten operar de forma confiable en aplicaciones donde los materiales metálicos o termoplásticos alcanzan sus límites.
Las soluciones de SGL Carbon ofrecidas por Techline, tanto en configuraciones centrífugas como axiales, combinan durabilidad excepcional, eficiencia hidráulica constante y una vida útil prolongada, incluso en entornos de servicio continuo con ácidos altamente agresivos.
La correcta selección del tipo de bomba de grafito y de la configuración hidráulica adecuada es fundamental para maximizar la seguridad, el rendimiento y la sostenibilidad de la instalación. Contar con el respaldo de un proveedor especializado como Techline permite asegurar la compatibilidad química, el dimensionamiento preciso y una solución alineada a los requerimientos reales de cada proceso industrial. Si necesitás asesoramiento técnico para elegir la bomba de grafito más adecuada para tu aplicación, nuestro equipo está a tu disposición. Podés contactarnos a través de este link.
