En el sector industrial, las bombas centrífugas se consolidan como los equipos más utilizados para el trasvase de fluidos debido a su diseño eficiente y versatilidad operativa.
Estos equipos son fundamentales en procesos que requieren el movimiento de grandes caudales, ofreciendo una relación óptima entre costo y rendimiento en una amplia variedad de rubros.
Funcionamiento de las bombas centrífugas
Las bombas centrífugas operan mediante la transferencia de energía a un fluido a través de la rotación de un impulsor o rodete. El fluido entra por el centro del rodete y es acelerado hacia el exterior debido a la fuerza centrífuga, convirtiendo la energía cinética en energía de presión. Este mecanismo permite el manejo de fluidos de baja viscosidad y la generación de altos caudales.
En particular, las bombas centrífugas de fundición revestidas en PFA (Perfluoroalcoxialcano) o PTFE (Politetrafluoroetileno) se caracterizan por permitir el manejo y bombeo de fluidos corrosivos, gracias a la resistencia química de estos materiales.
Dentro de los beneficios asociados al uso de bombas centrífugas se encuentran:
- Funcionamiento e instalación simples, compuestas por pocas partes.
- Mantenimiento sencillo mediante diagnósticos de temperatura, nivel de aceite o ruidos.
- Alta disponibilidad de repuestos y conocimiento técnico debido a la universalidad del uso de este tipo de bombas en distintos procesos.
- Generación de caudales más altos que otros tipos de bombas.
- Tamaño compacto que permite una instalación sencilla.
Aplicaciones industriales
Las bombas centrífugas revestidas en PFA / PTFE son valoradas por su eficiencia en diversos sectores:
- Industria química y farmacéutica: Ácidos, álcalis y solventes en un rango amplio de temperaturas
- Tratamiento de agua: Ideales por su capacidad para bombear productos y efluentes ácidos
- Plantas de producción o concentración de ácidos
- Plantas de cloro-soda
Bombas centrífugas de arrastre magnético
Las bombas de arrastre magnético cuentan con dos conjuntos de imanes aislados entre sí de forma hermética. Basan su funcionamiento en el principio de inducción magnética, lo que elimina la necesidad de un sello para separar las piezas móviles.
Es una solución ideal cuando se requiere prevenir fugas al manejar líquidos corrosivos, tóxicos o inflamables. Entre sus ventajas destacan el bajo mantenimiento, el bajo riesgo de fugas y una instalación que no requiere la alineación de la bomba con el motor. Al no haber contacto directo entre piezas, se reduce la fricción, el desgaste es menor y la vida útil es más prolongada.
SOLUCIONES TECHLINE: BOMBAS RICHTER MNK
Techline ofrece la gama de bombas Richter MNK, diseñadas específicamente para fluidos corrosivos y condiciones exigentes. El cuerpo de estas bombas de fundición está revestido en PFA o PTFE, mientras que las piezas en contacto con el fluido son de acero revestidas en PFA o PTFE.
Su principal ventaja es su versatilidad frente a distintas condiciones de operación gracias a su revestimiento universalmente resistente de PFA y a su diseño en general (rodamientos, accionamiento magnético y conformación de piezas).
Características de las bombas centrífugas Richter MNK
- Máxima confiabilidad gracias a los cojinetes o rodamientos lisos con optimización de funcionamiento en seco SAFEGLIDE® PLUS.
- Costos de almacenamiento reducidos, ya que la bomba puede adaptarse a una amplia variedad de condiciones operativas.
- Diseño de fácil mantenimiento, con pocos componentes y mínimos requerimientos de ajuste.
- Opera a mayores rangos de temperatura que bombas revestidas en otros materiales plásticos.
- Compatibilidad con una amplia variedad de fluidos corrosivos.
Especificaciones técnicas:
- Diseño: Lubricación mediante grasa de larga duración o baño de aceite.
- Presión nominal: PN16.
- Revestimiento interno: PFA, PTFE o PFA conductivo.
- Material del cuerpo: Fundición de hierro de acuerdo a EN-JS 1049 / ASTM A 395.
- Bridas: Según ISO 7005-2 (tipo B) o bridas perforadas ASME B16.5 clase 150 con cara elevada.
- Rango de temperatura: De –60 °C a +200 °C (–80 °F a +400 °F).
Para características adicionales, puedes visitar esta página.
Certificaciones:
- 2006/42/EC – Directiva de Maquinaria.
- 2014/34/EU – Equipos para atmósferas explosivas (ATEX).

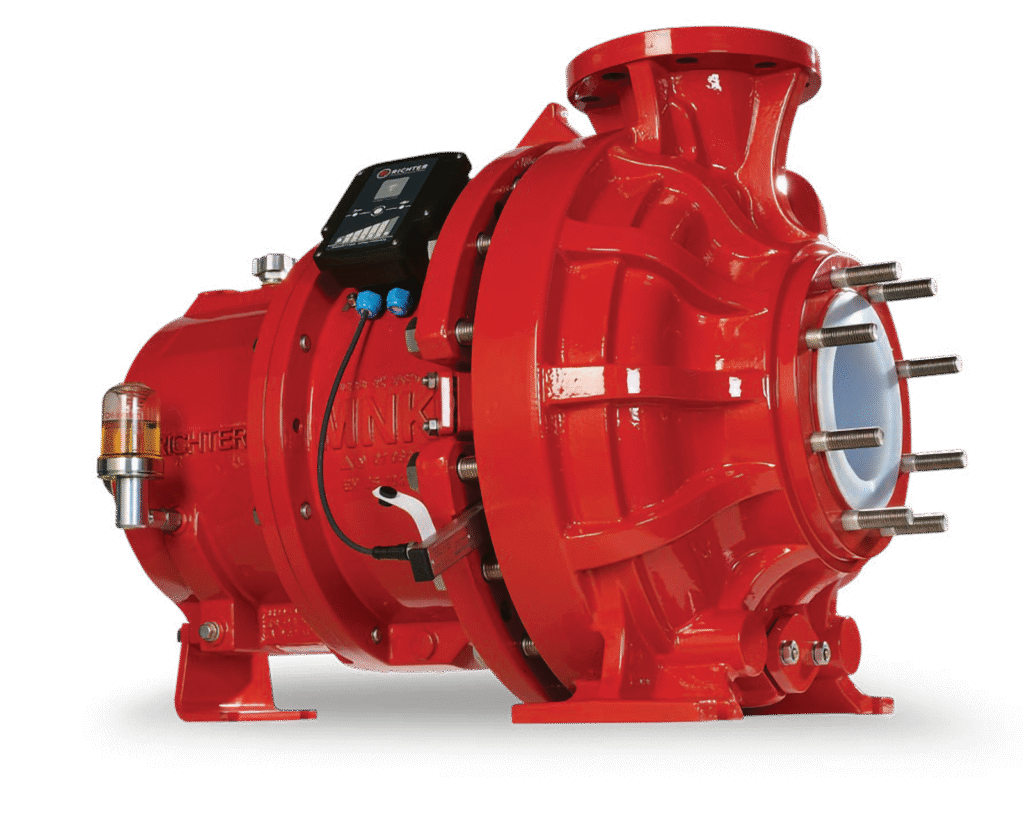

Imagen 1: Bomba de arrastre magnético MNK de la marca Richter.
Bombas centrífugas de sello mecánico
El sello mecánico está compuesto por dos caras de alta precisión (una fija y una giratoria) que se mantienen en contacto con una fina barrera de fluido entre ellas. Su principal función es garantizar la estanqueidad del sistema, incluso en condiciones de operación exigentes.
Entre sus principales ventajas se encuentran:
- Alta confiabilidad y larga vida útil, especialmente en servicio continuo.
- Menor mantenimiento y menores costos operativos frente a otras soluciones.
- Funcionamiento silencioso y estable, incluso a altas presiones o velocidades.
- Aplicable para fluidos agresivos, tóxicos o de alto valor, cumpliendo requisitos de seguridad y ambientales.
Por estas razones, las bombas con sello mecánico son ampliamente utilizadas en industrias como la química, petroquímica, farmacéutica, alimentaria y de procesos, donde el control de fugas y la confiabilidad operativa son críticos.
SOLUCIONES TECHLINE: BOMBAS RICHTER SCK
Las bombas centrífugas de sello mecánico o selladas mecánicamente ofrecidas por Techline corresponden a la serie de bombas SCK de Richter.
Características de las bombas centrífugas con sello mecánico SCK de Richter
- Alta confiabilidad gracias al diseño óptimo de la bomba y del sello mecánico RG4 para manejo de sólidos.
- Versatilidad: Compatible con sellos mecánicos de diversos fabricantes.
- Bajos costos de mantenimiento
- Funcionamiento muy silencioso debido al eje resistente a la deflexión.
- Robustez bajo condiciones de operación variables debido al revestimiento en PFA y sello mecánico fabricado en SiC (Carburo de Silicio) (tipo RG4).
Especificaciones
- Diseño: lubricación con grasa de larga vida o baño de aceite.
- Presión nominal: PN16.
- Revestimiento: PFA, PTFE, PFA conductivo.
- Material de la carcasa: EN-JS 1049 / ASTM A395.
- Bridas según ISO 7005-2, tipo B, o bridas perforadas según ASME B16.5 clase 150, cara elevada.
- Rango de temperatura: -60 °C a +180 °C (-80 °F a +360 °F).
- Certificaciones: Directiva de Máquinas 2006/42/EC, Directiva 2014/34/EU para equipos destinados a atmósferas explosivas.

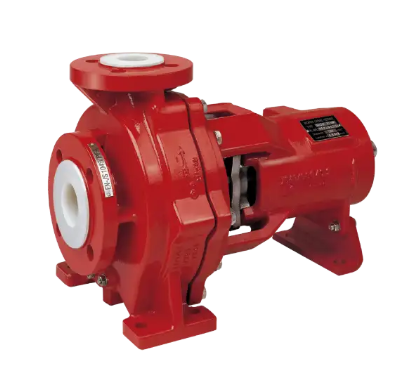

Imagen 2: Bomba con sello mecánico SCK de la marca Richter.
Conclusiones
Las bombas centrífugas revestidas en PFA para fluidos corrosivos representan una solución clave en la industria moderna gracias a su eficiencia hidráulica, versatilidad operativa y capacidad para adaptarse a una amplia gama de fluidos y condiciones de proceso.
La correcta selección del tipo de bomba resulta determinante para optimizar el rendimiento, garantizar la seguridad y asegurar la continuidad operativa.
Las soluciones de Richter ofrecidas por Techline, tanto en la línea MNK como en la serie SCK, combinan diseño robusto, materiales de alta resistencia y certificaciones internacionales, asegurando un desempeño confiable incluso bajo condiciones severas de operación.
Tanto el sello mecánico como la tecnología con arrastre magnético permiten responder a requerimientos específicos de estanqueidad, confiabilidad y cumplimiento normativo, reduciendo riesgos de fugas y costos asociados al mantenimiento.
Contar con equipos adecuados y con el respaldo de un proveedor especializado es fundamental para maximizar la vida útil de la instalación y la eficiencia del proceso.
Si necesitás asesoramiento técnico para seleccionar la bomba centrífuga más adecuada para tu aplicación, el equipo de Techline está disponible para acompañarte en cada etapa del proyecto. Podés contactarnos a través de este link.
